펌프주위배관도 시험공부때 처럼 외워야 할까?
펌프주위 배관도를 보다보면 외워야 한다는 압박감이 많았다 시험때도 외웠으니까….
근데 이제 시험을 위한공부가 아니다 먼저 역할별로 구분을 하고나면 이해하기 쉽다
펌프 주위 부속품 4가지 분류
① 물올림탱크
펌프 내부와 흡입측 배관에 물을 채워 펌프가 원활하게 물을 흡입할 수 있도록 도와줍니다.
② 압력탱크
배관의 압력 변화를 감지하는 압력스위치와 함께 펌프의 기동·정지 제어에 사용됩니다.
③ 흡입측 배관
수조에서 펌프로 물이 들어오는 통로입니다.
④ 토출측 배관
펌프에서 압력을 가해 내보낸 물을 옥내소화전과 스프링클러 등의 설비로 공급하는 통로입니다.
수조(물탱크) 상세도 — 이것도 전부 외워야 할까?
사진 속 책에는 수조에 급수관, 수위계, 맨홀, 고정식 사다리, 조명설비, 배수관 등이 설치되어야 한다고 나와 있어요.
이것 역시 각 부속품의 이름만 외우기보다는 수조를 관리하는 데 왜 필요한지 이해하는 것이 중요합니다.
| 부속품 | 역할 |
|---|---|
| 급수관 | 물탱크에 물을 채움 |
| 수위계 | 물이 얼마나 들어 있는지 확인 |
| 맨홀 | 사람이 내부를 점검하거나 청소할 때 사용하는 출입구 |
| 고정식 사다리 | 수조 내부에 안전하게 접근하도록 도움 |
| 조명설비 | 내부 점검 시 시야 확보 |
| 배수관 | 청소·점검을 위해 물을 배출 |
| 오버플로관(월류관) | 수위가 너무 높아지면 넘치는 물을 배출 |
예를 들어, 도면에서 오버플로관을 발견했다면 ‘수조에 물이 너무 많이 들어왔을 때 넘치는 물이 빠져나가는 배관이구나’라고 이해하면 됩니다.
나중에 실제 수조를 보게 되면 이 부속품들이 왜 필요한지 훨씬 쉽게 기억될 거예요.
실무에서 꼭 공부해야 하는 부분
1순위 · 반드시 익히기
도면에서 부품을 찾고 기능 이해하기
주펌프, 충압펌프, 압력탱크, 체크밸브, 개폐밸브 등의 위치와 연결 관계를 익히세요.
2순위 · 실무에 필요한 내용
배관의 구경과 연결 관계 이해하기
펌프 흡입측과 토출측 배관의 구경, 분기되는 배관, 설치되는 밸브를 파악하는 연습을 하세요.
3순위 · 필요할 때 찾아보기
세부 설치기준과 모든 부속품 명칭
부속품의 세부 설치기준, 치수, 규격 등은 실무 중 필요할 때 관련 기준과 도면을 찾아 정확하게 확인하면 됩니다.
도면을 볼 때는 다음 네 가지만 확인해 보세요.
- 이름: 이 부품은 무엇인가?
- 기능: 왜 설치하는가?
- 연결: 어디에서 와서 어디로 이어지는가?
- 실무: 실제 제품은 어떻게 생겼고, 자재와 견적에는 어떻게 반영되는가?

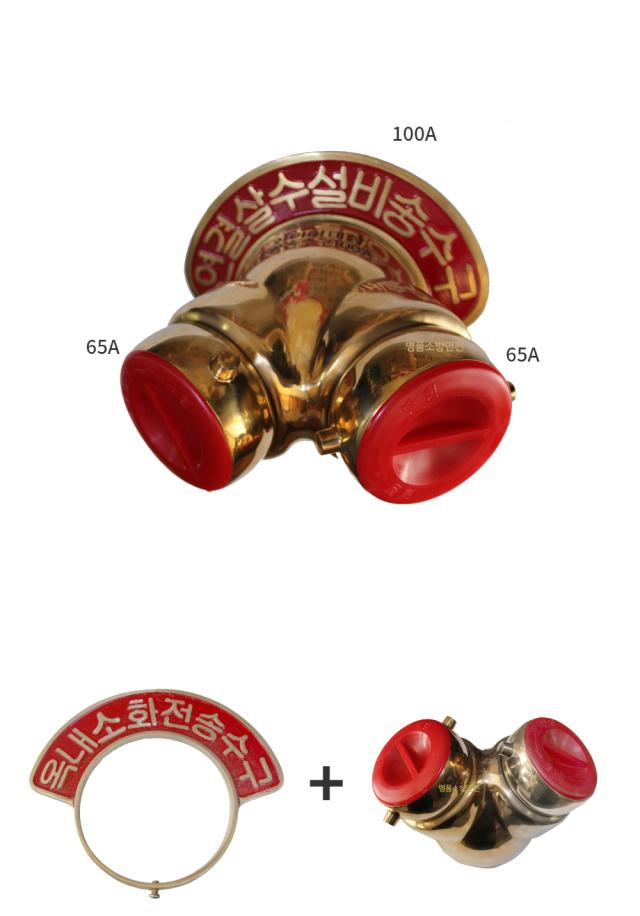

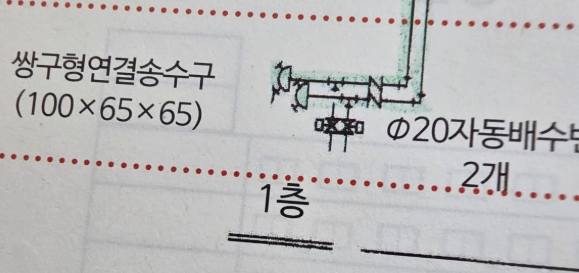

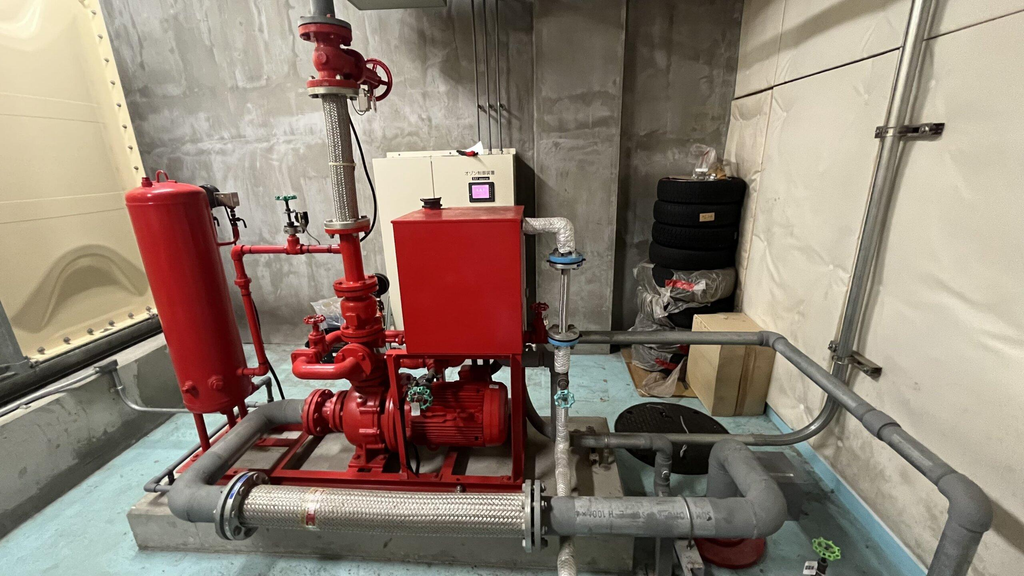

관경은 스프링클러관과 옥내소화전관 두개인데 100x65X65 3개인것에 대해 의아한 적이 있다
뭐든지 실제로 보면서 이해하면 쉽다
